高速钻铣攻牙机
立即订购>

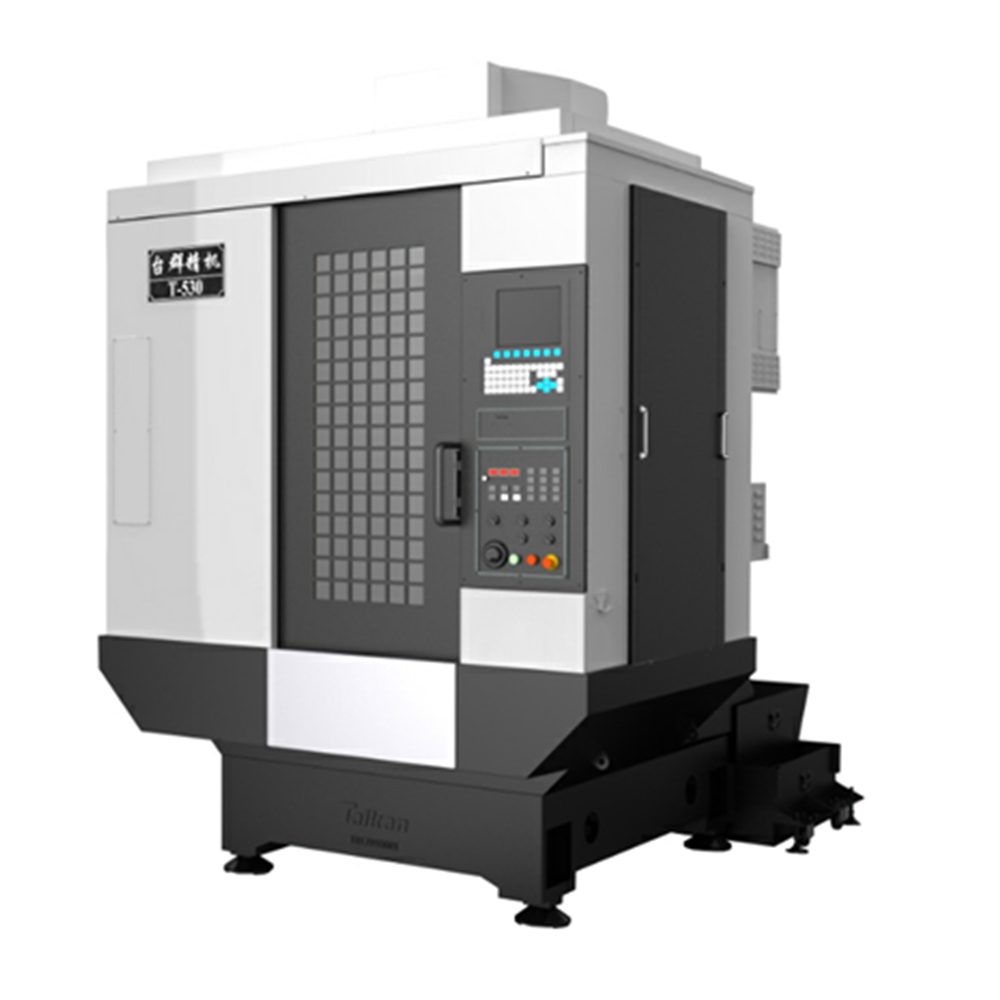

台群高速钻铣攻牙机T-530
  • 台群高速钻铣攻牙机T-530
台群高速钻铣攻牙机T-530

所属类别:高速钻铣攻牙机

产品规格:具有高速、高精、高光、高效性的加工特点,是台群精机紧跟3C行业发展步伐,深入研究不锈钢材料属性及零件加工工艺,结合多年的技术积累,突破行业瓶颈,全新自主研发的一款针对不锈钢加工的钻铣机床。搭载21T新自主研发的伺服刀库,刀库采用三菱直驱,更高效稳定。

详细内容

产品简介

Product Brief

台群不锈钢钻攻机T-530具有高速、高精、高光、高效性的加工特点,是台群精机紧跟3C行业发展步伐,深入研究不锈钢材料属性及零件加工工艺,结合多年的技术积累,突破行业瓶颈,全新自主研发的一款针对不锈钢加工的钻铣机床。搭载21T新自主研发的伺服刀库,刀库采用三菱直驱,更高效稳定。

产品特性

Product characteristics


T-530钻攻机不仅在机床机构外针对不锈钢加工特性进行优化设计,并成立专项实验团队,为配合T-530的机床性能,对切削油成分,刀柄选型,加工参数和主轴结构优化等进行相应的测试与优化,从全方面,多角度进行优化,并建立完善的不锈钢加工方案。

1、高精密丝杆,确保了机床的定位精度,在球杆仪的圆度测试中,真圆度在0.015mm之内。

2、人机工程学设计,高易用性。

3、安全环保选项,油污收集、自动灭火等。

4、床身通过物理数据解析和特殊设计,提高了机器的刚性及抗振性。

5、整机部件全部采用HT250灰铸铁,经时效处理消除内应力,材质强度高,加上高刚性机体结构,在切削加工上保证足够的刚性,展现机床耐切削力及精度高的特性。

6、采用三菱电机驱动刀库,配套三菱系统,提高刀库响应速度和稳定性,换刀时间1.0秒。


应用领域

application area

主要用于加工不锈钢工件,在3C行业有广泛应用。

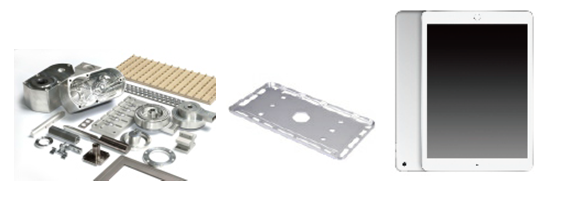

加工工件

Machining workpiece

加工工件

视频介绍

Video introduction

加工视频

Processing video

产品参数

Product parameters

名称

单位

T-530

工作台尺寸

mm

620*320

行程

左右(X)

mm

500

前后(Y)

mm

300+100(装卸工装)

上下(Z)

mm

300

工作台T型槽数--尺寸

mm

3-14*120

主轴鼻端至工作台距离

mm

180-480

主轴中心至立柱导轨面距离

mm

340

主轴转速(标配)

mm

50-20000

主轴锥度

#

BT-30

主轴功率

kw

5.5

X轴快速移动率

m/min

48

Y轴快速移动率

m/min

48

Z轴快速移动率

m/min

48

切削速度

mm/min

1-20000

三轴电机功率(X、Y、Z)

kw

1.5/1.5/2.2

最大刀具重量

kg

3

刀具长度

mm

200

最大直径(满刀/邻空刀)

mm

60/80

水箱容量

L

125

气压需求

Mpa

≥0.6

总耗电功率

kva

12

定位精度

mm

0.005

重复精度

mm

0.003

最大负重

kg

250

机械重量(大约)

kg

2900

外形尺寸(长*宽*高)

mm

1600*2220*2400

刀库容量

16(可选21)
