高速钻铣攻牙机
立即订购>

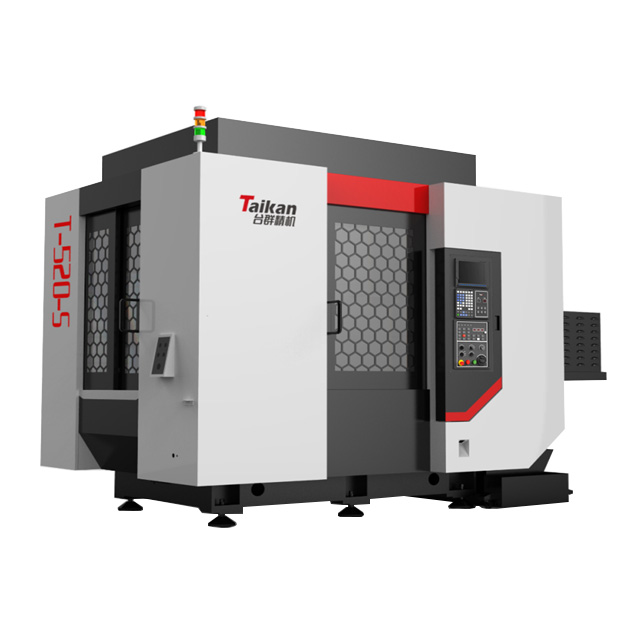

台群高速钻铣攻牙机T-520-S
  • 台群高速钻铣攻牙机T-520-S
台群高速钻铣攻牙机T-520-S

所属类别:高速钻铣攻牙机

产品规格:主要针对3C行业,配有双工位交换工作台,可以实现工件在加工过程中装夹外侧工作台上的工件,使装夹时间与加工同步进行,大大提高了设备的利用率。

详细内容

产品简介

Product Brief

主要针对3C行业,消费电子类的壳体加工,航空航天,汽车零部件,小型模具加工,医疗器械等行业中的小型板零件,盘形零件,壳体类加工。主要加工3C行业手机中框和后盖,以及一些有色金属。配有双工位交换工作台,可以实现工件在加工过程中装夹外侧工作台上的工件,使装夹时间与加工同步进行,大大提高了设备的利用率。

产品特性

Product characteristics

1、油压双工位交换工作台,工作台交换时间为4.5~4.7s。

2、新型21T伺服刀库,26T刀库可选。刀具交换时间T-T 1.4S。

3、排除无效动作,减少非加工时间。不浪费工作台交换时间,节省了工件更换的时间,实现不停顿加工。

4、机床采用动梁式结构,X轴立柱移动,进给速度快、效率高可靠性好。

5、底座采用一体式结构,采用高刚性设计稳定性好。

6、通过有限元分析结合实际将共振频率调整到加工区外。

7、整机钣金采用全封闭结构设计——安全性好、稳定结实。

8、采用一体电箱设计,电箱上安装有特殊设计的工业空调,电箱内部形成一个封闭的空间且温度不升高,从而保护电气元件不易老化,减少故障率。

9、进给系统应采用高精度滚珠丝杠支撑单元和轴承,确保机床稳定性及精度要求。

10、伺服电机采用高可靠性密封性能良好的数字式交流伺服电机,保证良好的动态性能。

11、如果配有机器人或机械手装卸工件更能彰显其效率,最高可顶替两台常规钻攻中心的工作量。


技术特点

1、工作台回转的同时,XY轴、附加轴的定位和刀具交换同时动作。

2、工作台交换时间为4.5~4.7s,刀具交换时间T-T 1.4S。

3、高加减速主轴电机,使主轴的启动/停止能在极短时间内进行。


应用领域

application area

主要用途为加工有色金属类零件等钻孔、攻牙工序,可以实现镗削、铣削,尤其是对加工时间短,装夹频繁节拍要求高的零件加工。

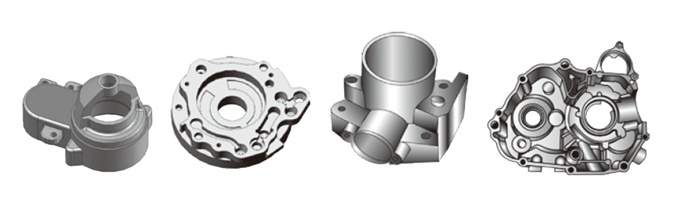

加工工件

Machining workpiece

加工工件

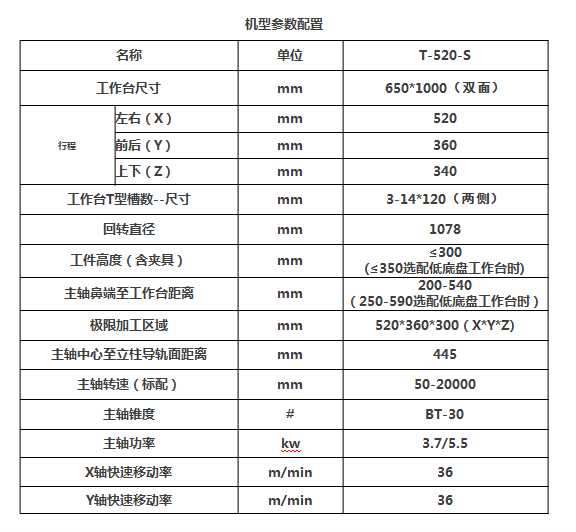

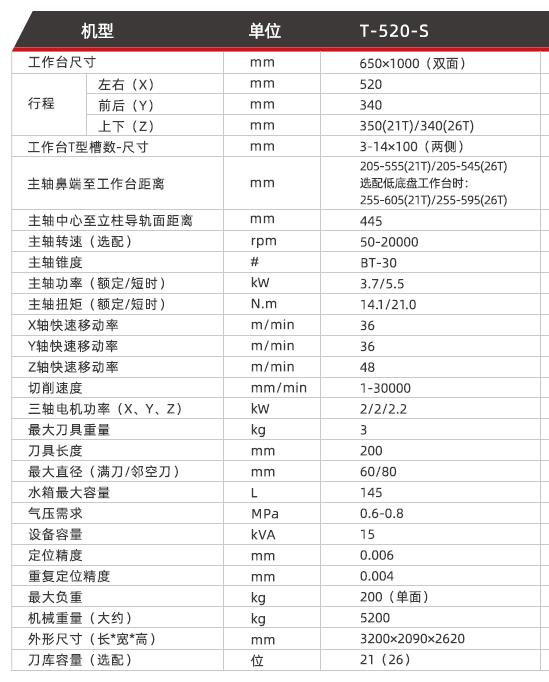

产品参数

Product parameters
