高速钻铣攻牙机
立即订购>

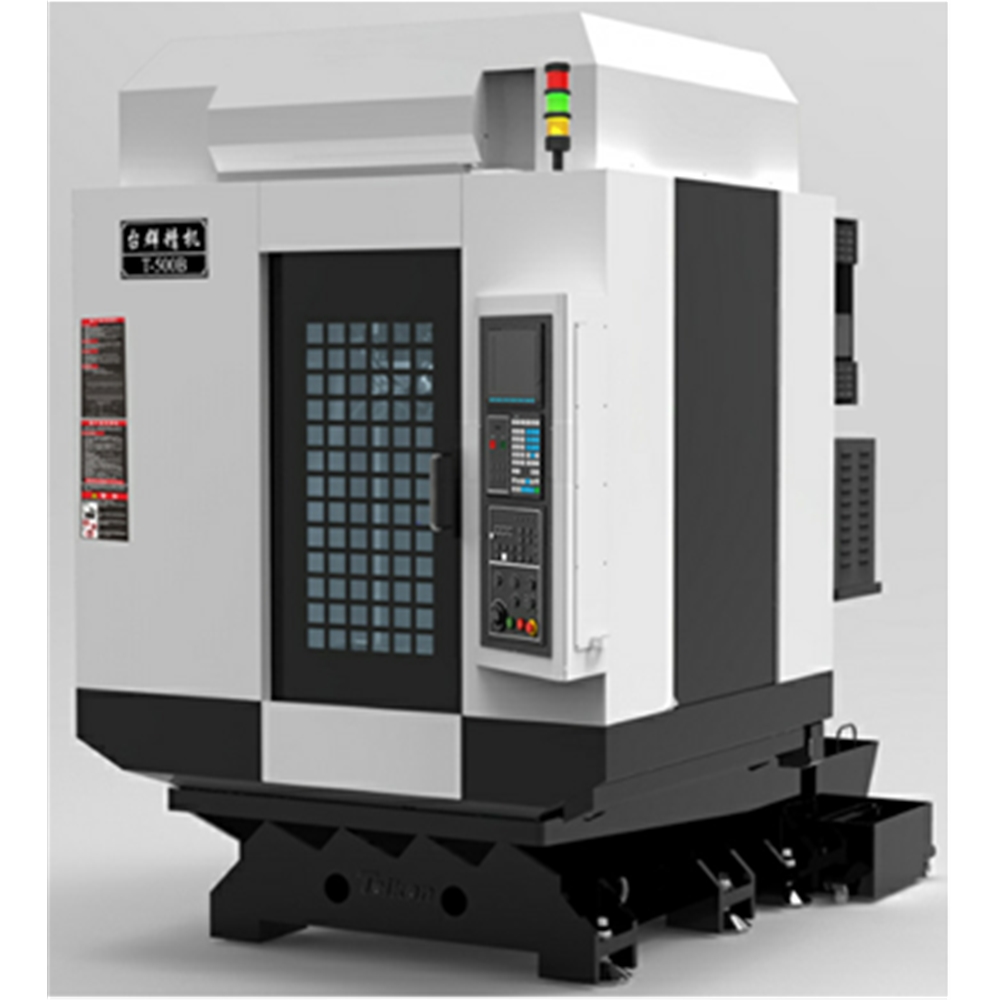

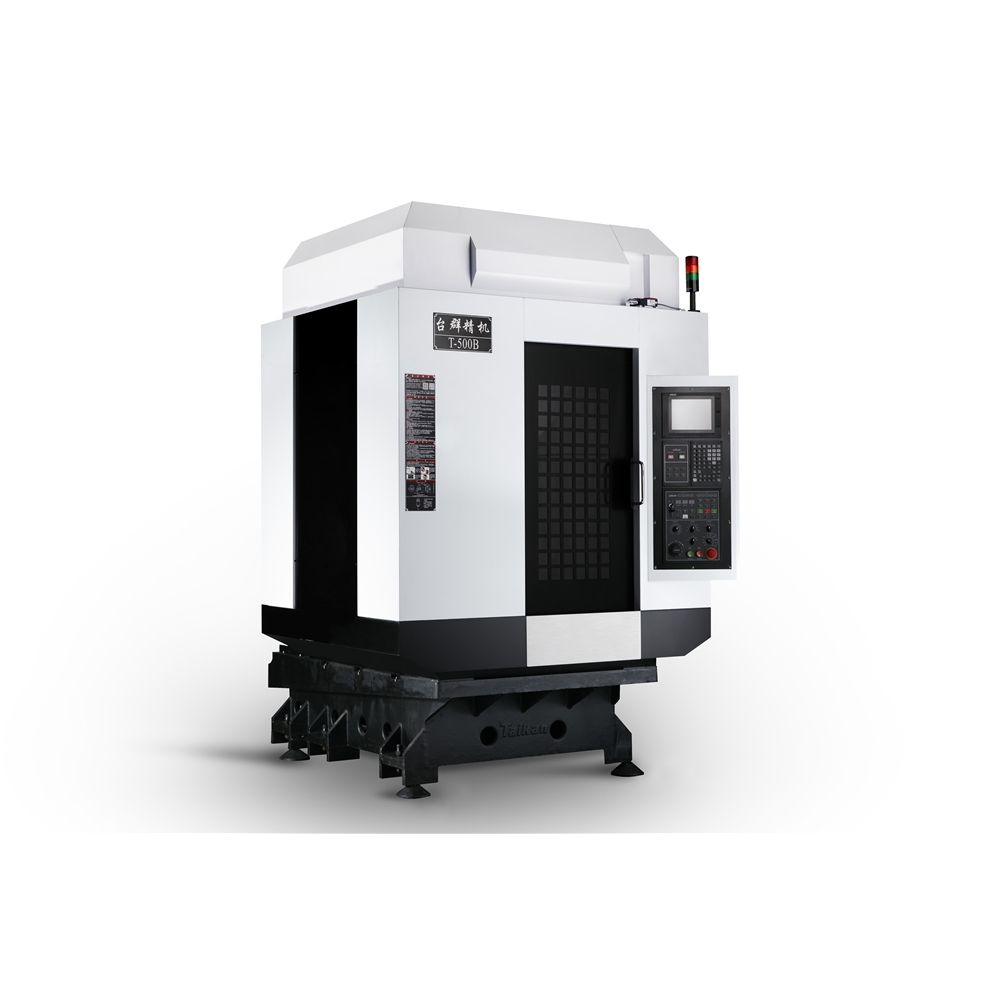

台群高速钻铣攻牙机T-500B
  • 台群高速钻铣攻牙机T-500B
台群高速钻铣攻牙机T-500B

所属类别:高速钻铣攻牙机

产品规格:具有高刚性、高精度加工等特点,适用于生产各种形状复杂的二、三维凹凸模型机复杂的腔体及表面;三轴高速位移,适用于企业车间批量加工零件,特别适合3C行业。通过一次装夹即可完成铣、镗、钻、扩孔、攻丝等多道工序,是批量化生产的选择。

详细内容

产品简介

Product Brief

台群钻攻机T-500B具有高刚性、高精度加工等特点,适用于生产各种形状复杂的二、三维凹凸模型机复杂的腔体及表面;三轴高速位移,适用于企业车间批量加工零件,特别适合3C行业。通过一次装夹即可完成铣、镗、钻、扩孔、攻丝等多道工序,是批量化生产的选择。

产品特性

Product characteristics

台群钻攻机T-500B具备高速刚性攻丝,效率高。

1、底座跨距1120mm,跨距大,多点支撑,有效分散压力,工作台载重及加工承受力获得有效支撑。

2、底座线轨跨距达500mm,保证机座在高速位移、高速切削时不抖动,满足3C产品的精加及高光需求,不易产生振纹。

3、立柱安装面跨距宽度800mm,鞍座导轨跨距宽度290mm,适合产品的重切削,同时保证主轴在高速转动时不会造成机台震动,保证加工产品的精度要求。

4、线缆按CE标准进行屏蔽接地处理,元器件布局美观合理,电箱强弱电分区连接。

5、PLC模块化方便快速核查及降低错误率。


应用领域

application area

主要用于3C消费电子类的壳体,不锈钢器材,航空航天,汽车零部件器械等行业中的小型板零件加工。

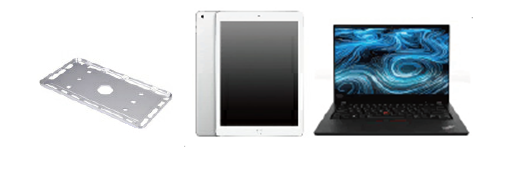

加工工件

Machining workpiece

台群钻攻机T-500B

视频介绍

Video introduction

加工视频

Processing video

产品参数

Product parameters

名称

单位

T-500B

工作台尺寸

mm

620*400

行程

左右(X)

mm

500

前后(Y)

mm

400

上下(Z)

mm

300

工作台T型槽数--尺寸

mm

3-14*120

主轴鼻端至工作台距离

mm

155-455

主轴中心至立柱导轨面距离

mm

445

主轴转速(标配)

mm

50-20000

主轴锥度

#

BT-30

主轴功率

kw

5.5

X轴快速移动率

m/min

48

Y轴快速移动率

m/min

48

Z轴快速移动率

m/min

48

切削速度

mm/min

1-20000

三轴电机功率(X、Y、Z)

kw

1.5/1.5/2.2

最大刀具重量

kg

3

刀具长度

mm

200

最大直径(满刀/邻空刀)

mm

60/80

水箱容量

L

145

气压需求

Mpa

≥0.6

总耗电功率

kva

12

定位精度

mm

0.005

重复精度

mm

0.003

最大负重

kg

250

机械重量(大约)

kg

3300

外形尺寸(长*宽*高)

mm

1600*2600*2300

刀库容量

16(可选21)
