产品特性
Product characteristics

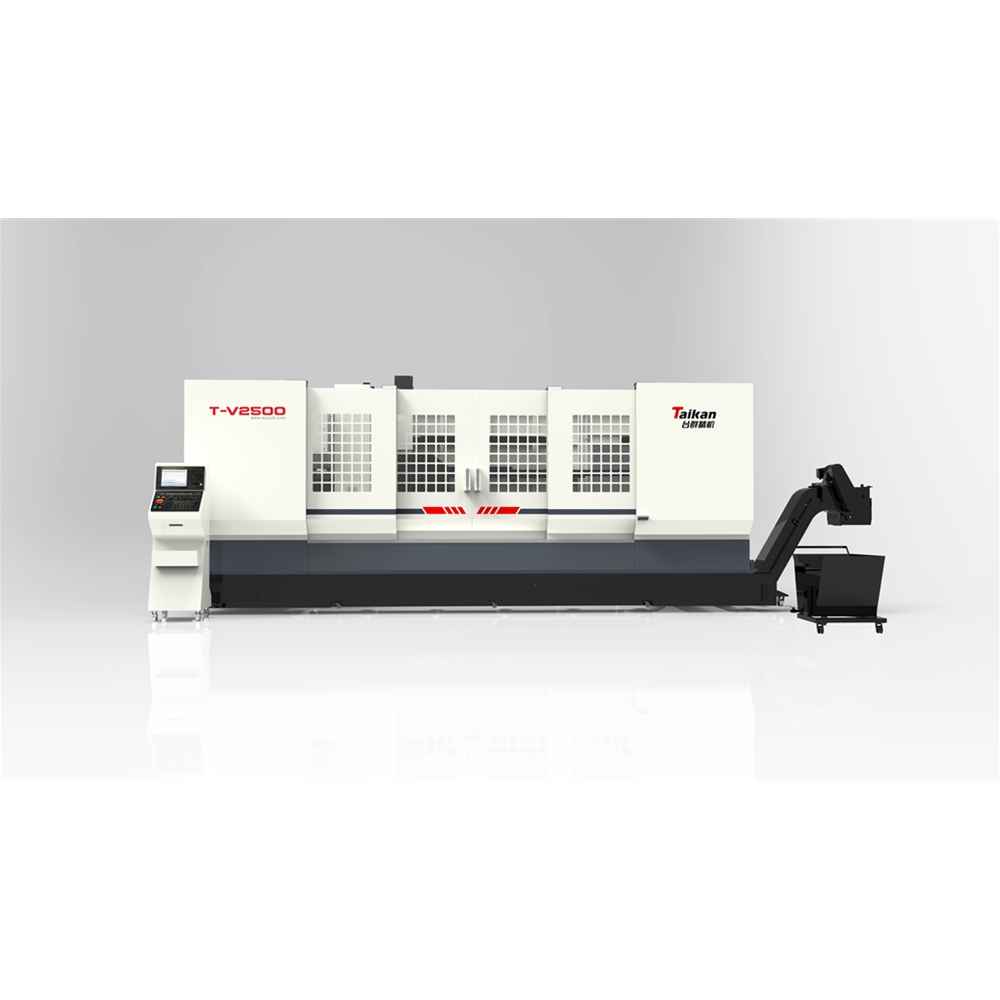

台群精机T-V2500 系列（BT40）型材加工中心，大行程设计可满足客户对大尺寸有色金属、边 框类、型材类零件等钻孔、攻牙工序，可以实现铣削移动速度快的加工要求。
机床 X、Y、Z 轴采用滚珠线性导轨，X 轴进给系统采用齿轮齿条，保证大行程运行精 度稳定。Y/Z 轴进给系统采用滚珠丝杠轴承，确保机床的刚性和精度要求。
三轴采用高可靠性密封性能良好的数字式交流伺服电机，保证良好的动态性能，并且可以通过进口高性能数控系统分析并补偿坐标的位置提高机床精度。
前置链排排屑，排屑更加顺畅高效，方便清理。
1、床身等部件为高强度、高吸震性的优质铸铁整体铸造或钢结构焊接件，从而满足加工切削要求。
2、配备高性能三菱 M80VB 数控系统，保证了机床控制的稳定性，也保证了用户要求的数 控加工功能和辅助功能。
3、刀库采用台群的 24 把圆盘式刀库，质量可靠，性能稳定。
4、主轴采用台群的高速主轴单元，标配 BT40-12000r/min 直联头，主轴前端采用迷宫设 计，并带气幕保护功能，防止切削液进入主轴轴承。。
应用领域
APPLICATION AREA
主要加工轨道交通机车内部型材；汽车窄长型零件；智能家电行业的电视机边框、冰箱边框、通讯器材壳体、铝合金型材以及铝木复合型材、铜型材、PVC型材等。
产品参数
Product parameters
|
项目 |
单位 |
T-V2500 |
|
工作台尺寸 |
mm |
2500*550 |
|
X/Y/Z三轴行程 |
mm |
2500/550/550 |
|
主轴鼻端至工作台距离 |
mm |
170~700 |
|
工作台T型槽（槽数-槽宽*间宽） |
mm |
5-18*100 |
|
主轴转速（选配） |
r/min |
50-12000 |
|
主轴锥度 |
/ |
BT40 |
|
X/Y/Z三轴快速移动度 |
m/min |
50/28/28 |
|
刀库容量 |
把 |
21 |
|
刀具重量 |
kg |
7 |
|
刀具长度 |
mm |
250 |
