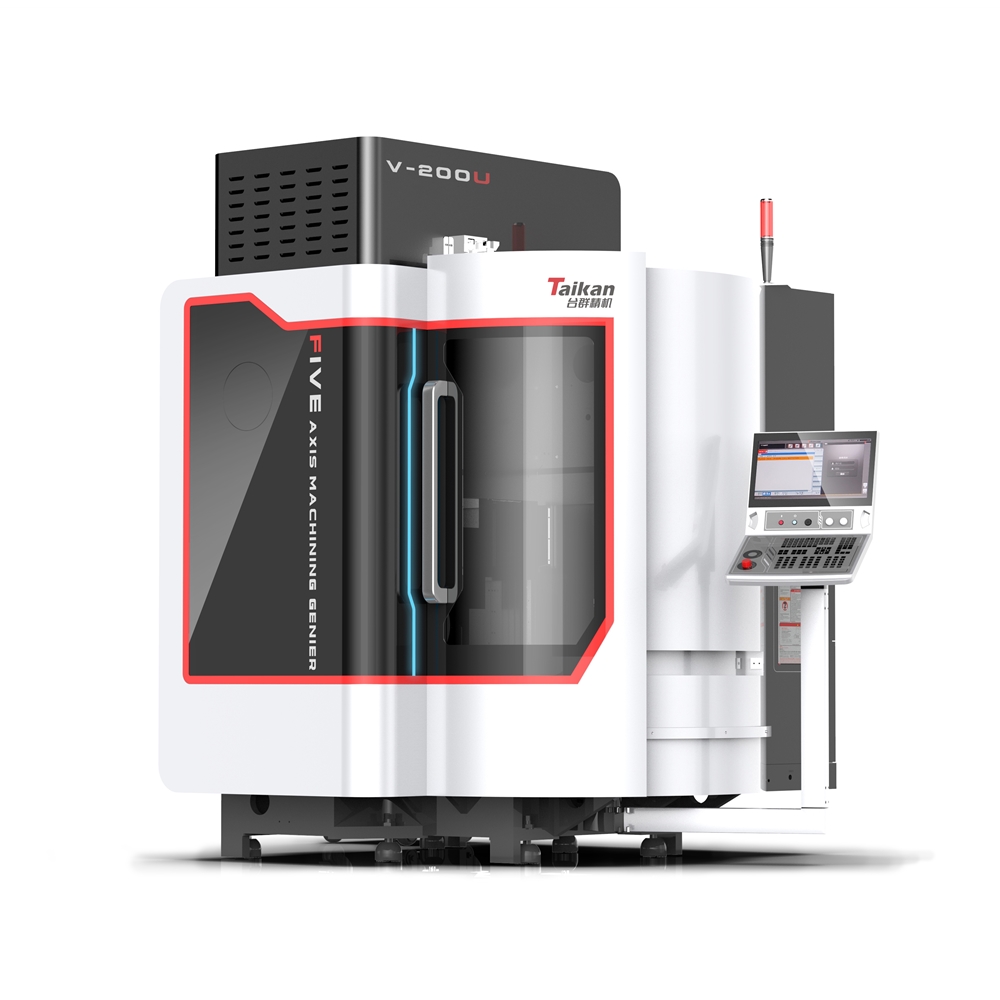

五轴加工中心V-200U
  • 五轴加工中心V-200U

五轴加工中心V-200U

所属类别:五轴加工中心

产品规格:

详细内容

产品特性
PRODUCT CHARACTERISTICS

台群精机立式五轴加工中心V-200U具备高速、高精、高稳定性的特点。

1、整机结构:在独特的光机结构上,结合工业设计元素和人机交互考虑,整机的外观造型设计美观且整洁,让操作上更便利。

2、光机结构:光机主体结构采用高刚性门式O型结构,主轴到横梁距离短,BC轴转台结构合理布局,且床身采用优质灰铸铁材料,具有整体应力变形小,抗振性强的特点。结合现代有限元分析软件不断优化提升床身结构刚性,达到最优化设计。

3、导轨/丝杠/轴承:采用德国INNA滚珠导轨,提升了传动的刚性;同时丝杠采用NSK螺母冷却或中空冷却丝杠,且采用NSK轴承,有限的控制丝杠传动的稳定性。

4、转台:自主设计高刚性转台本体结构,采用力矩电机驱动,光栅尺为编码器,且转台本体均设计有合理的冷却流道,保证转台传动精度的稳定性。

5、主轴:配置高速电主轴HSK40E(可达30000rpm/min),可选配HSK32E(可达36000rpm/min),保证零件表面加工质量;

6、刀库:标配30T圆盘刀库,满足复杂零件加工多刀具需求;

7、系统:标配西门子SINUMERIK ONE五轴控制系统,有效保证整体控制精度的稳定性和操作的便利性。也可选配海德汉TNC640五轴控制系统或华数HNC-848D五轴控制系统;

8、冷却系统:采用高精度过滤系统,且可选配增加切削液温度控制系统,保证机床高质量加工。

应用领域
APPLICATION AREA
广泛用于3C行业,航空、汽车零部件、小型模具加工、医疗器械等行业中的复杂工序零件加工。

产品参数
PRODUCT PARAMETERS

项目

单位

参数

X轴行程

mm

500

Y轴行程

mm

280

Z轴行程

mm

300

B轴行程

°

+30°~ -120°

C轴行程

°

360°连续旋转

主轴端面到工作台面距离

mm

100-400

最大加工工件尺寸(直径*高度)

mm

φ260*260

工作台尺寸

mm

φ260

主轴刀柄类型



HSK 40E

主轴转速

/

0-30000

刀库容量

30

备注:以上所有图片仅供参考,以实际交付为准;本公司产品不断改进,上述资料若有变更,恕不另行通知。
