台群精机HMC-63卧式加工中心,四面多工序加工,发挥强大加工性能

作者:台群精机 来源:台群精机 时间:2021-06-09 14:06:09 浏览次数:

台群精机卧式加工中心HMC-63,适用于零件形状比较复杂、精度要求较高、产品更换频繁的中小批量生产,特别适合于各类壳体、箱体类零件及各种3D曲面零件的加工。

卧式加工中心,往往拥有更大的加工区域,更高的加工效率,更强大的加工能力。今天就来为大家介绍介绍台群精机2021新推出的一款功能强大的双交换工作台卧式加工中心——HMC-63。它适用于零件形状比较复杂、精度要求较高、产品更换频繁的中小批量生产,特别适合于各类壳体、箱体类零件及各种3D曲面零件的加工。

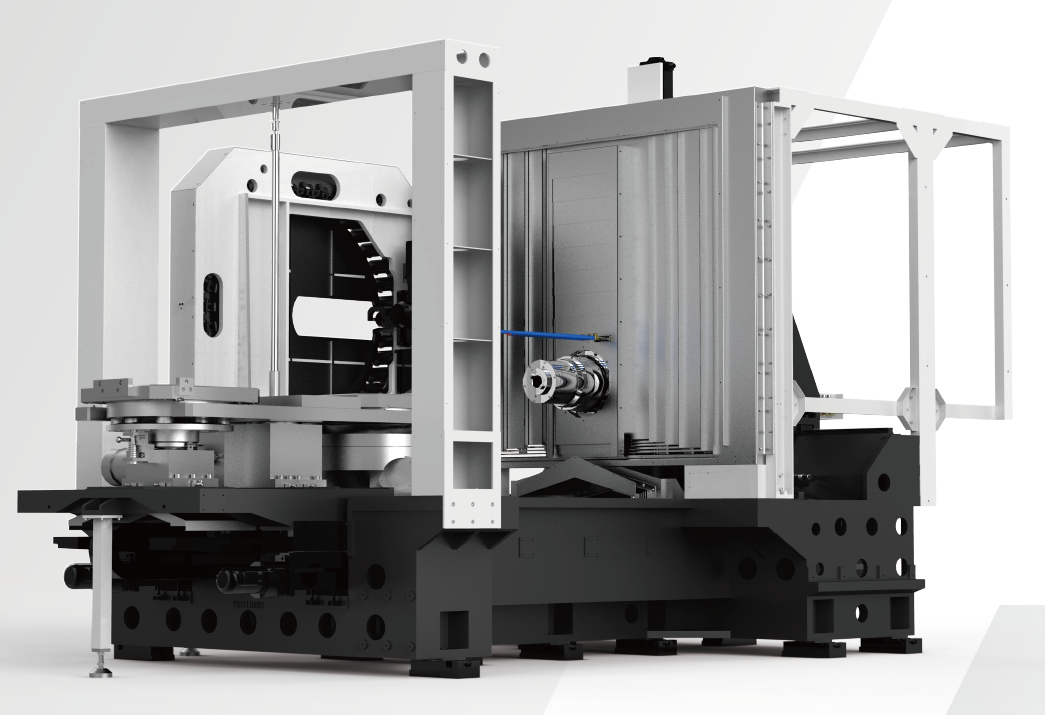

卧式加工中心

1、高强度铸铁机身,轻松应对大扭矩切削

HMC-63基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成,使得机床拥有超高的刚性和稳定性。主要铸件均经过有限元分析,筋格布置合理,充分满足机床大扭矩切削的需求。

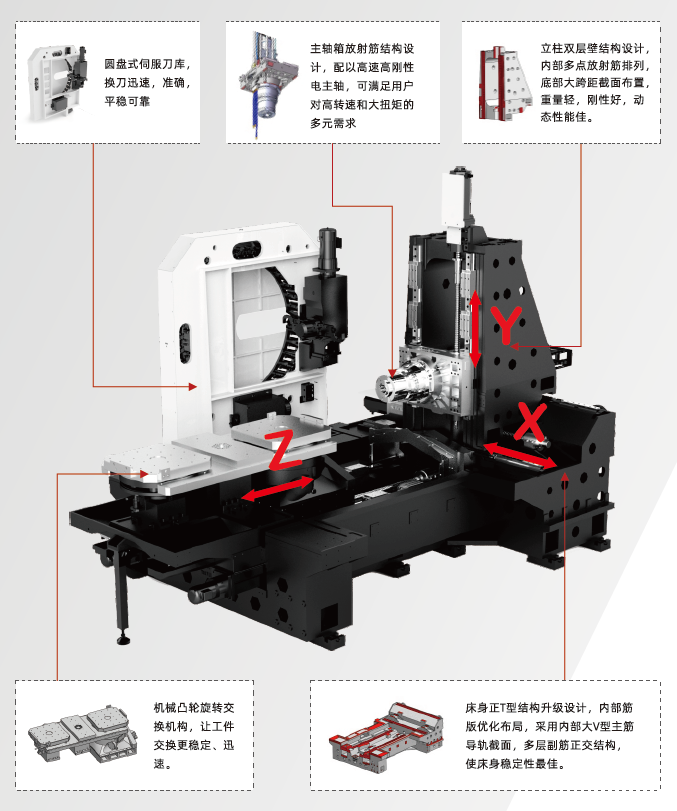

2、加强型T型床身布局,结构超级稳固

采用正T型床身结构形式,内部筋格加强优化布局,配合内部大V型主筋导轨截面,多层副筋正交结构,使得床身超级稳固。

3、立柱导轨大跨距高落差结构设计,获取极佳的动态性能

立柱双层壁结构设计,内部多点放射筋排列,底部大跨距、高落差导轨截面布置,在有效降低总重的同时,又保障了机身的刚性,动态性能更佳。

4、大扭矩高速电主轴,发挥强大加工性能

标配BT50大扭矩高速电主轴,封装大功率伺服电机,双绕组自动切换,高转速、高精度、低噪音。轴承架构采取“前端4颗角接触轴承+后端1颗圆柱滚子轴承”的架构,最高转速达10000r/min,最大扭矩可高达628Nm,同时拥有大扭矩与高转速特性,充分满足镗铣及钻孔等加工需求。

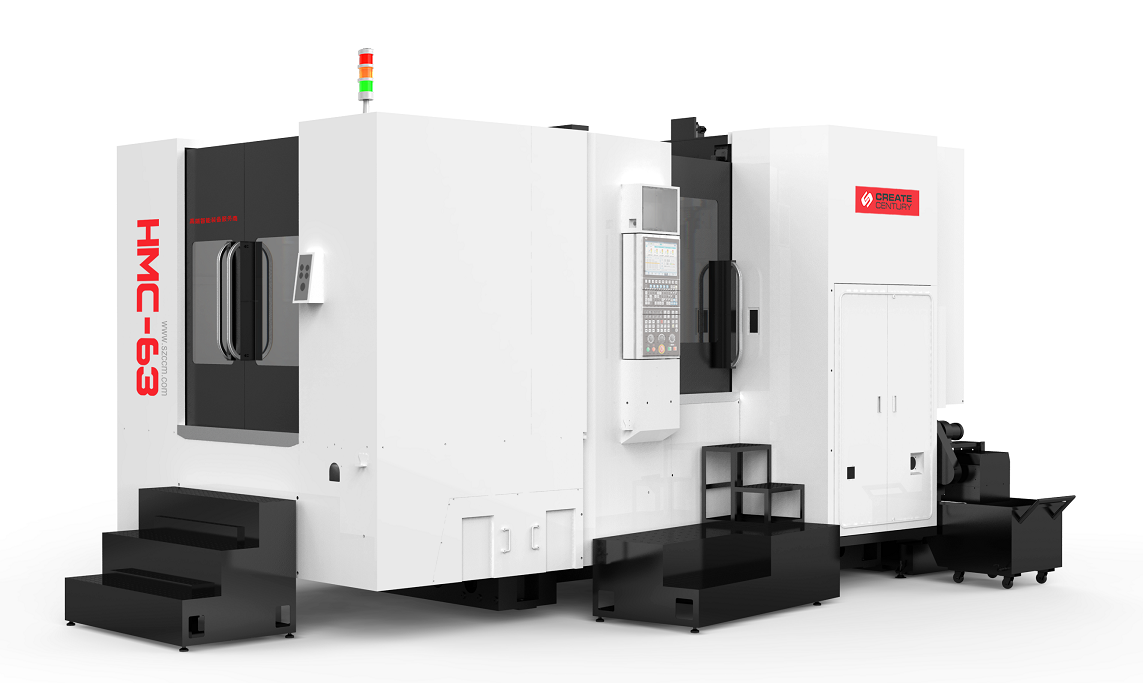

卧式加工中心

5、超大加工范围,适应更大工件

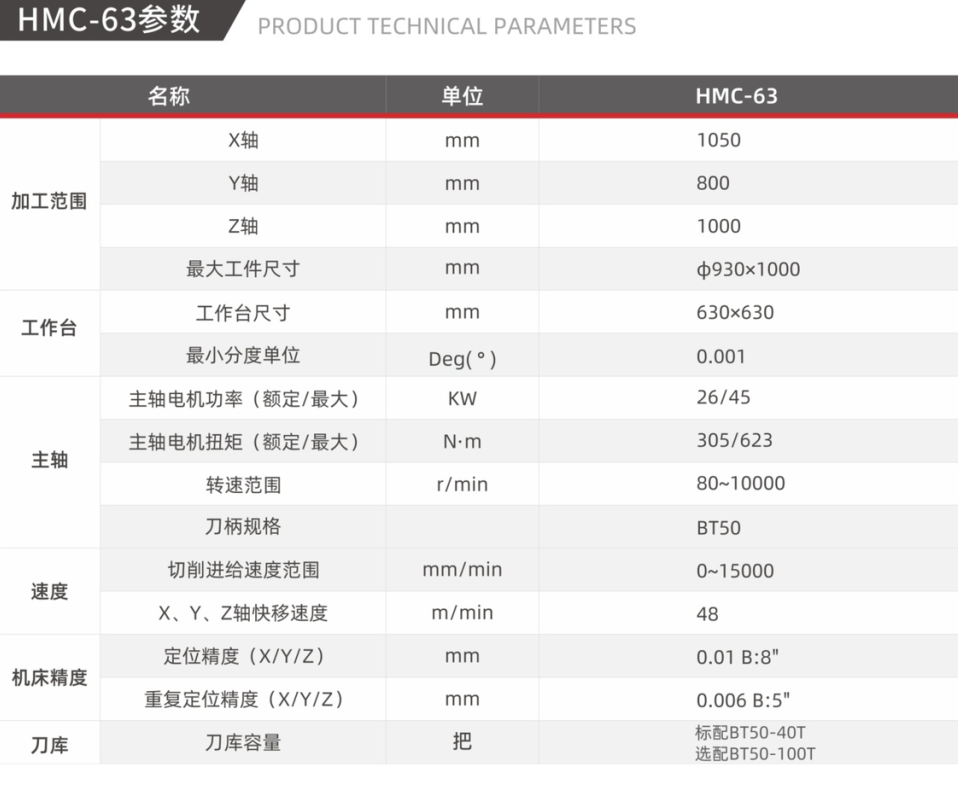

加工X轴、Y轴、Z轴的加工范围分别为1050/800/1000mm,最大可用适于φ930×1000的大工件加工,充分满足客户较大工件的加工需求,加工适用性更广,兼容性更强。

6、重载导轨,承载力强

床身导轨(Z轴),立柱导轨(X轴)和主轴箱(Y)导轨采用进口重载滚柱直线导轨,摩擦力小、承载能力强、高速振动小、低速无爬行、定位精度高。

7、换刀速度快,工件交换快,加工效率高

大圆盘式伺服刀库,换刀迅速,加工准确、平稳、可靠。机械凸轮旋转交换机构,让工件交换更稳定、更迅速,同时配合高速高刚性大扭矩的电主轴,轻松应对用户高效、高质量的加工需求。

8、预拉伸结构热补偿技术,稳定驱动,精度更高

X、Y、Z三个进给轴均采用FANUC-α进给电机驱动,承载能力强,加速性能好,运行可靠。X轴、Y轴和Z轴采用大直径滚珠丝杠驱动结构,两端预拉伸结构支撑设计,有效降低丝杠热伸长影响,提高设备的加工精度。

9、细节防护到位,部件寿命更长,加工效益更高

主轴内藏迷宫式自冷循环回路装置,有效保护主轴。轴承采用油气润滑方案,提高轴承使用寿命。加工区顶部具有喷淋功能,快速清洗加工零件,水箱采用多层过滤系统结构,为工件加工提供良好的切削液,极大减少了刀具的磨损,延长刀具寿命,有效降低加工成本,提高生产效益。

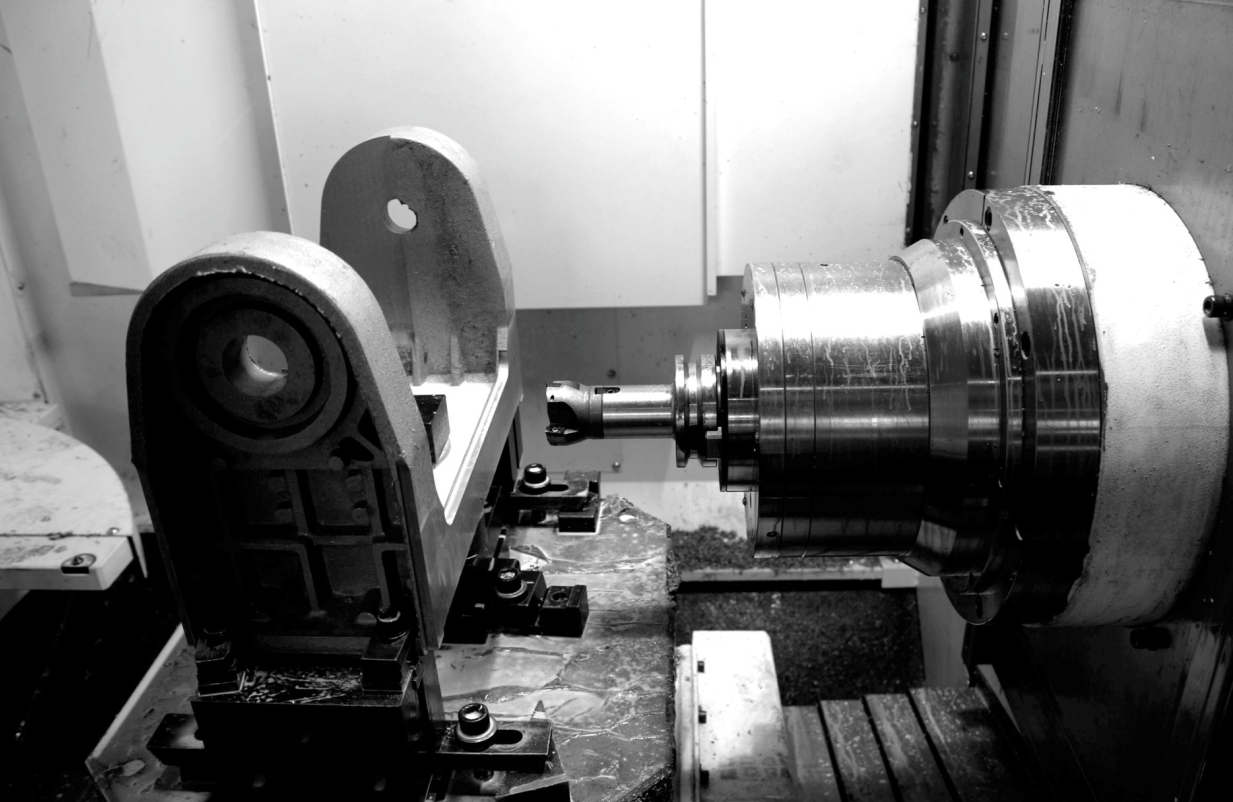

卧式加工中心

综合来说,HMC-63完美承袭了台群精机多年来一直坚持的“技术先进,用料厚道”的优秀品质,配合台群给其的合理定价,让其成了目前国内卧加市场上一款极具性价比的卧式加工中心,优秀的加工素质,让更多客户以较低的投入,实现了更大工件的高品质加工。

卧式加工中心

当然,作为一款台群精心打造的卧式加工中心,HMC-63的特点和优点还有很多,以上我们只是选了几项平常大家较为关注的,给大家做了一个简单的介绍。对该产品感兴趣的朋友们,可以联系台群精机全国各业务人员,或拨打台群精机服务热线:400-008-1518,了解该产品更详细的参数和配置,我们一定会为您做最耐心的解答。

卧式加工中心
