数控车床
立即订购>

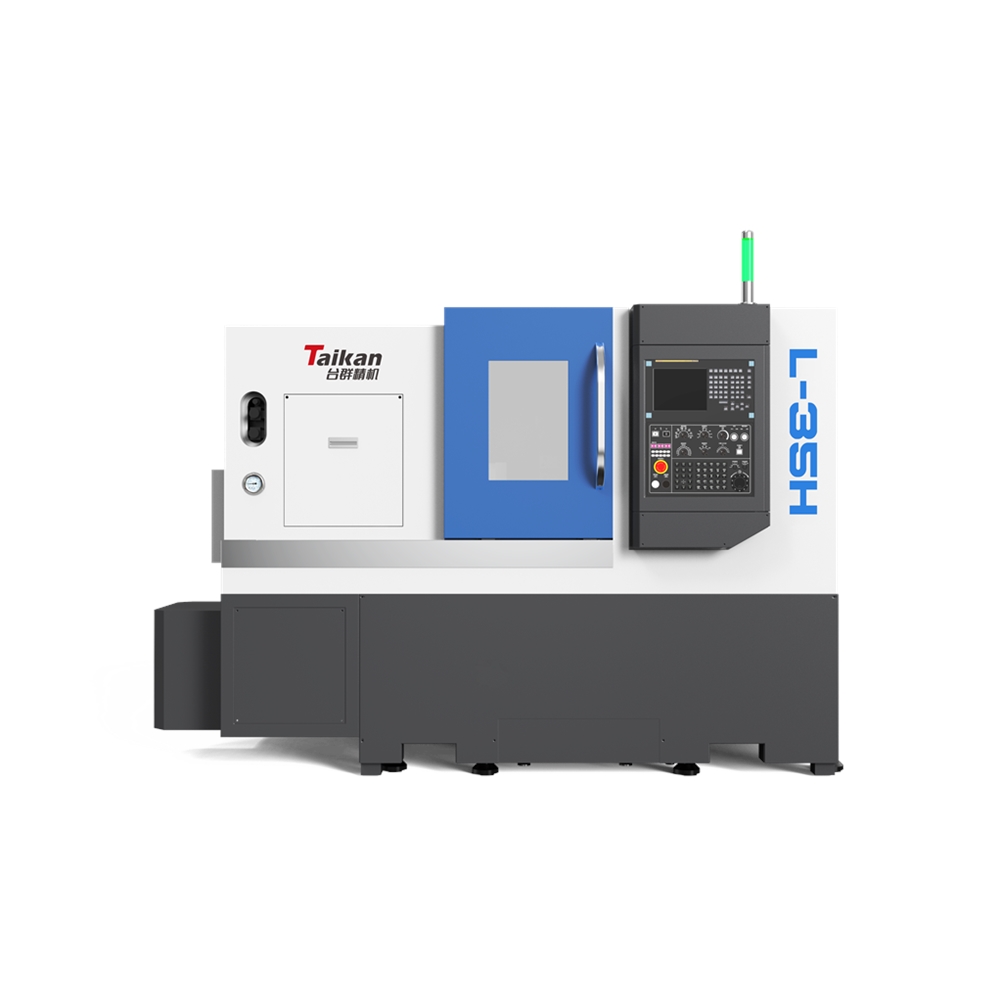

数控卧式车床L-35H
  • 数控卧式车床L-35H

数控卧式车床L-35H

所属类别:数控车床

产品规格:
台群精机L-35H型数控卧式车床是双坐标两轴联动、半闭环数...

详细内容

产品简介

Product Brief

台群精机L-35H型数控卧式车床是双坐标两轴联动、半闭环数控机床。本机床机、电、液一体式布局,采用全封闭防护罩,拉门向左开,旋转操纵台位于右端固定防护罩上,操作方便。各伺服进给轴均采用高速静音滚珠丝杠,弹性联轴器直接连接,移动速度快、噪声低、定位精度和重复定位精度高;伺服电机内装绝对值编码器,无累计误差,无需记忆、无需找参考点、切断电源后位置信息不会丢失。本机床功能强,精度高,布局合理,造型美观,易于操作,维修方便。

产品特性

Product characteristics

特点:


整 体:机床为机、电、液一体式布局,30°整体斜床身,具有结构紧凑、刚性高、排屑流畅、操作方便等优点;导轨型式为滚动导轨,驱动部件采用高速静音滚珠丝杠,具有速度快、发热少、定位精度高的优点;机床为全封闭式防护,自动排屑、自动润滑、自动冷却。基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成,使机床得到高刚性和稳定的精度。

主 轴:本机床主传动系统采用高性能伺服电机驱动,通过皮带带动主轴转动,主轴转速范围0-6000r/min。主轴前支撑采用了三联高精度角接触球轴承,后支撑采用两联高精度角接触球轴承,满足轴向、径向切削力的承载要求,高转速要求。

刀 塔:本机床采用伺服刀台塔,换刀速度快,可靠性高。

尾 架:(选配)采用液压式尾架,活顶尖结构,精度高,刚性高,性能可靠。

驱 动:纵、横向驱动采用了FANUC高性能伺服电机,定位精度高,动作灵活可靠。

系 统:配备高性能FANUC 0i-TF PLUS5)数控系统,βi系列高性能交流主轴电机和伺服电机,保证了机床控制的稳定性,也保证了用户要求的数控加工功能和辅助功能。


加工工件

Machining workpiece

加工工件

加工视频

Processing video

产品参数

Product parameters


机型 项目 L-35H
加工范围 床身上最大回转直径(mm) φ520
最大加工直径(mm) φ350
最大加工长度(mm) 500
最大棒料直径(mm) φ51
行程 X轴行程(mm) 190
Y轴行程(mm)
Z轴行程(mm) 530
Z2轴行程(mm)
主轴 输出功率(kw) 7.5/11KW
主轴头形式 A2-6
主轴最高转速(rpm) 4000
卡盘油缸 8寸
刀架 刀塔形式 伺服刀塔
刀具容量(Sec) 12
外圆刀具尺寸(mm) 25×25
最大镗刀直径(mm) φ40
尾架 尾架形式 液压尾架(选配)
控制系统 NC形式 FANUC 0I TF(5)
排屑形式 自动后排



数控车床,卧式车床
