多头高速精雕加工中心
立即订购>

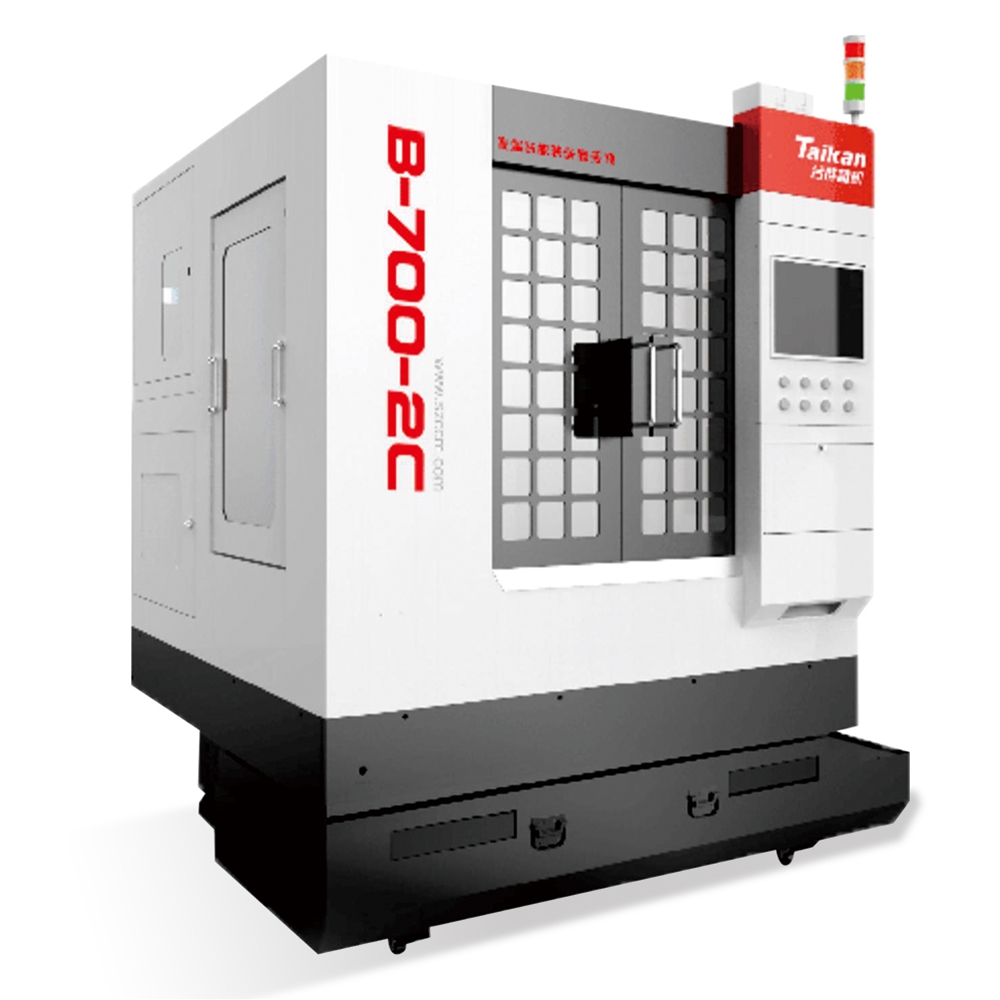

华领智能 B-700-2C高速双头精雕机(机械手)
  • 华领智能 B-700-2C高速双头精雕机(机械手)

华领智能 B-700-2C高速双头精雕机(机械手)

所属类别:多头高速精雕加工中心

产品规格:
广泛用于3C行业玻璃盖板的磨削、钻孔加工,亚克力、赛刚等...

详细内容


产品简介

Product Brief

华领智能 B-700-2C 双头高速精雕加工中心属于定梁式龙门精雕机,是一种高效高精的数控机床。


产品特性

Product characteristics



1、机床主体材质及结构---高刚性,稳定性好:

机床底座/横梁人造大理石材质,耐腐蚀性强,热稳定性优,精度保持性好;机床主体结构经过计算机有限元分析,合理布局床身、横梁结构,与同类机床相比,在机床精度的稳定性上更好;

2、进口关键零部件---高精度,可靠性好:

 各轴采用高精度滚珠线轨(P级)和丝杆(C3级),实现机床高精度加工;

3、地轨式机械手

 搭配自制地轨式机械手,机械手经过数年的使用改良,已形成一款高防护性、高稳定性、长使用寿命的稳定机械手,再配以50片高容量料盒,可有效提高加工效率和机台稼动率,减少劳动力投入;


4、直排伺服刀库:

刀库为伺服直排刀库,Y向运动与Y轴共轨,不换刀情况下刀库远离加工区域,防护效果好;更能充分利用龙门跨距增加刀库容量;

5、应用范围---多行业通用,适用多种产品加工:

精雕机的适用范围比较广,广泛用于手机前后玻璃盖板开孔及外形加工,以及保护膜片加工,PC、亚克力、PET视窗镜片的切割、倒边


应用领域

application area

精雕机的适用范围比较广,广泛用于手机前后玻璃盖板开孔及外形加工;以及保护膜片加工;
PC、亚克力、PET视窗镜片的切割、倒边

加工工件

Machining workpiece

产品参数

Product parameters


名  称 项   参  数
工作台  工作台尺寸(mm)  700 * 500
 工作台至主轴鼻端的距离(mm)  60 - 150
 最大承载重量(Kg)  150
 T型槽工作台  7-8*56.5
行程  X向行程(mm)  370
 Y向行程(mm)  200
 Z向行程(mm)  90
主轴  主轴功率(Kw)  4.0
 主轴最高转速(rpm)  60000
 主轴直径(mm)  φ62
 主轴换刀方式  气动换刀
 主轴间距  350
    刀柄规格
 直柄式(Φ3.175 Φ4 Φ6.0)
 轴端静态跳动(主轴端面距测试棒5mm处)   (μm)  ≤2
进给速度  最大空跑进给速度(m/min)  15
 最大切削进给速度(m/min)  0 - 8
机床精度  定位精度:X/Y/Z(mm)  0.005 / 0.005 / 0.005 (300mm)
 重复定位精度 :X/Y/Z(mm)  0.003 / 0.003 / 0.003
 循圆精度(mm)  ≤0.015/φ300
机械手
 机械手
    地轨式机械手
主轴冷却  主轴冷却机制冷量(W)  ≥1000
润滑装置  润滑方式  自动稀脂润滑
动力源  空气机压力(Mpa)  ≥0.6
 外部真空源接口  φ19内径2m
 电力需求(Kw)  9.5
其它参数  外型尺寸(前后*左右*上下mm)  2279*1653*2171
 重量(约重:Kg)   2080
 是否配置网络传输、监控功能  有
 是否配置对刀仪  有

注:机床外形因配置有所变化,不做另行通知。
