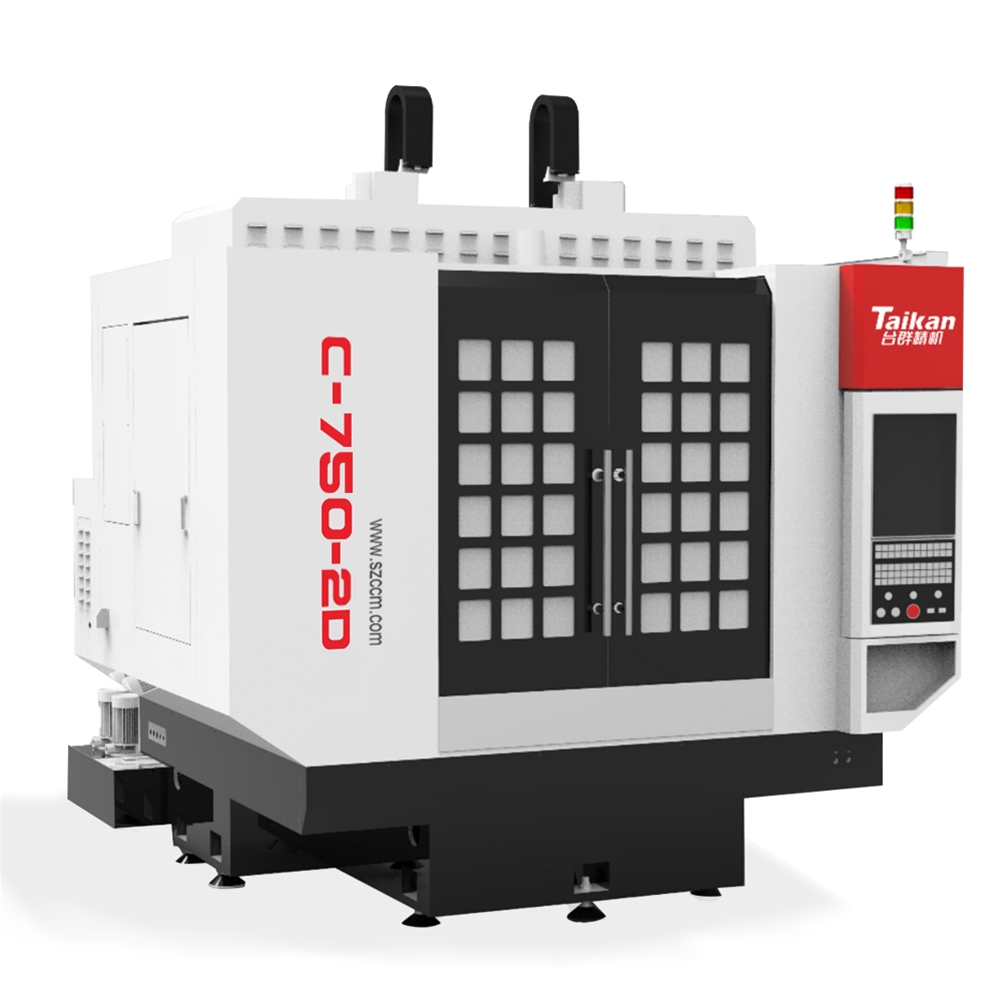

华领智能 C-750-2D 双通道高速精雕加工中心
  • 华领智能 C-750-2D 双通道高速精雕加工中心

华领智能 C-750-2D 双通道高速精雕加工中心

所属类别:多通道高速加工中心

产品规格:

详细内容


产品简介

Product Brief

华领智能 C-750-2D 双通道高速精雕加工中心属于定梁式龙门精雕机,一套数控系统控制两台机床参与加工,是一种高效高精低能耗的数控机床。


产品特性

Product characteristics


1、机床动刚性优越,机床振动小:

优异的机械结构,机床整体刚度高,整机振动小,加工效果优;三轴运动部件采用减重设计,在保证传动刚性下,大大减少空载的功率损失;

通过有限元分析结合实际将共振频率调整到加工区外,可实现快速铣、钻、攻等多工序加工;

2、双X双Y双Z轴设计,两个独立加工单元:

不同通道可独立操作,一个控制系统控制两台机,采用双Z轴(主轴)结构设计,极大地提高了加工效率,较单头机单位时间产能翻1.7-2倍。

3、配置新型圆盘刀臂式刀库

单刀库最低可容纳24把刀,配套三菱系统,提高刀库响应速度和稳定性,刀具交换时间<2.0sec

4、可选配测头:在线检测功能,提高产品质量。

5、可选配4/4.5轴:配合多轴加工,提高产品直通率。

应用领域

application area

各类3C产品的铣削、钻孔、攻牙加工;5G、汽车零部件、小型模具、医疗器械等行业中的小型板类零件、
盘形零件、壳体类加工。

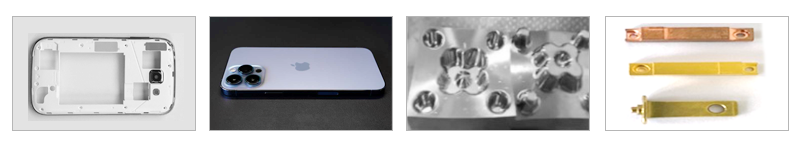

加工工件

Machining workpiece

产品参数

Product parameters


名  称 项   参  数
工作台  工作台尺寸(mm)  450 * 800 ( 双工作台 )
 工作台至主轴鼻端的距离(mm)  180 - 630
 最大承载重量(Kg)  500
 T型槽工作台  4-18*100
行程  X向行程(mm)  500
 Y向行程(mm)  700
 Z向行程(mm)  450
主轴  主轴功率(Kw)  8.5
 主轴最高转速(rpm)  30000
 主轴直径(mm)  φ120(电主轴)/ φ120(机械主轴)
 主轴换刀方式  气动换刀
 刀柄规格  BT 30 / BT 40
 轴端静态跳动(主轴端面距测试棒5mm处)   (μm)  ≤2
进给速度  最大空跑进给速度(m/min)  36
 最大切削进给速度(m/min)  24
机床精度  定位精度:X/Y/Z(mm)  0.006 / 0.006 / 0.006
 重复定位精度 :X/Y/Z(mm)  0.004 / 0.004 / 0.004
 循圆精度(mm)  ≤0.015/φ300
刀库     刀库容量(T)     24T*2
    刀库形式     圆盘刀臂式伺服刀库
主轴冷却  主轴冷却机制冷量(W)  ≥1000
润滑装置  润滑方式  自动稀脂润滑
动力源  空气机压力(Mpa)  ≥0.6
 外部真空源接口  φ19内径2m
 电力需求(Kw)  34
其它参数  外型尺寸(前后*左右*上下mm)  2800*3100*2900
 重量(约重:Kg)   7000
 是否配置网络传输、监控功能  有
 是否配置对刀仪  有

注:机床外形因配置有所变化,不做另行通知。
