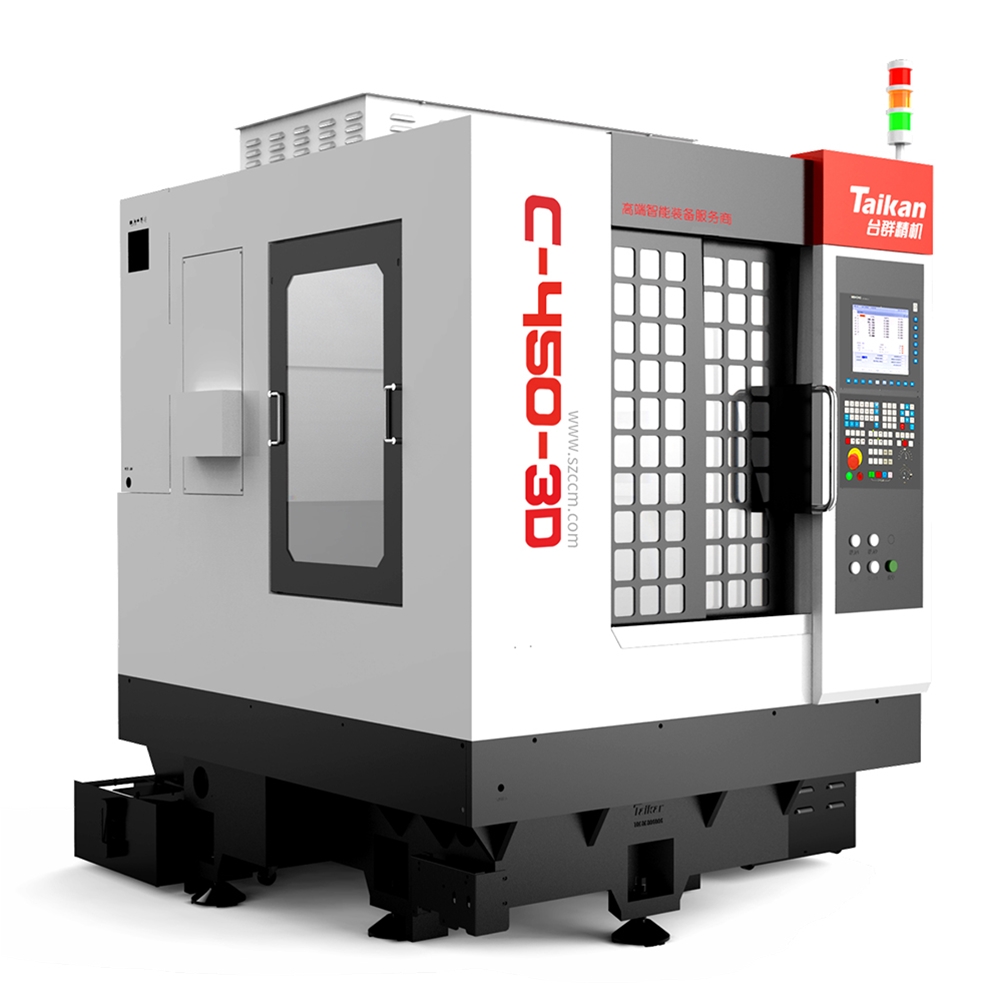

产品简介
Product Brief
产品特性
Product characteristics
1、机床动刚性优越，机床振动小：
优异的机械结构，机床整体刚度高，整机振动小，加工效果优；三轴运动部件采用减重设计，在保证传动刚性下，大大减少空载的功率损失；
通过有限元分析结合实际将共振频率调整到加工区外，可实现快速铣、钻、攻等多工序加工；
2、 三X/Y/Z轴设计，三个独立加工单元：
不同通道可独立操作，一个控制系统控制三台机，采用三Z轴（主轴）结构设计，极大地提高了加工效率，较单头机单位时间产能翻2.7-3倍；
3、可选配测头：在线检测功能，提高产品质量。
4、可选配4/4.5轴：配合多轴加工，提高产品直通率。
应用领域
application area

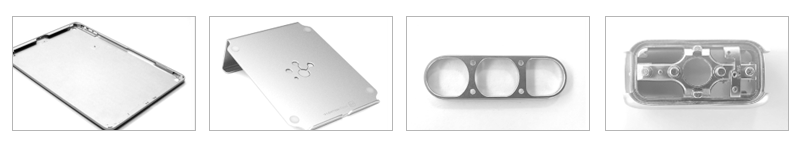

加工工件
Machining workpiece
产品参数
Product parameters
名 称
项 目
参 数
工作台
工作台尺寸(mm)
420 * 450 ( 三工作台 )
工作台至主轴鼻端的距离（mm）
150 - 300
最大承载重量（Kg）
100
T型槽工作台
4-12*80
行程
X向行程（mm）
400
Y向行程（mm）
400
Z向行程（mm）
200
主轴
主轴功率（Kw）
6.0
主轴最高转速（rpm）
30000
主轴直径(mm)
φ100
主轴换刀方式
气动换刀
刀柄规格
HSK E32 / ISO 25
轴端静态跳动（主轴端面距测试棒5mm处） （μm）
≤2
进给速度
最大空跑进给速度（m/min）
15
最大切削进给速度（m/min）
10
机床精度
定位精度:X/Y/Z（mm）
0.004 / 0.004 / 0.004 (300mm)
重复定位精度 :X/Y/Z（mm）
0.003 / 0.003 / 0.003
循圆精度(mm)
≤0.015/φ300
刀库
刀库容量（T）
16T*3
刀库形式
链式伺服刀库
主轴冷却
主轴冷却机制冷量(W)
≥1000
润滑装置
润滑方式
自动稀脂润滑
动力源
空气机压力(Mpa)
≥0.6
外部真空源接口
φ19内径2m
电力需求(Kw)
25
其它参数
外型尺寸(前后*左右*上下mm)
1980*1687*2381
重量(约重:Kg)
5000
是否配置网络传输、监控功能
有
是否配置对刀仪
有
注:机床外形因配置有所变化，不做另行通知。
