多通道高速加工中心
立即订购>

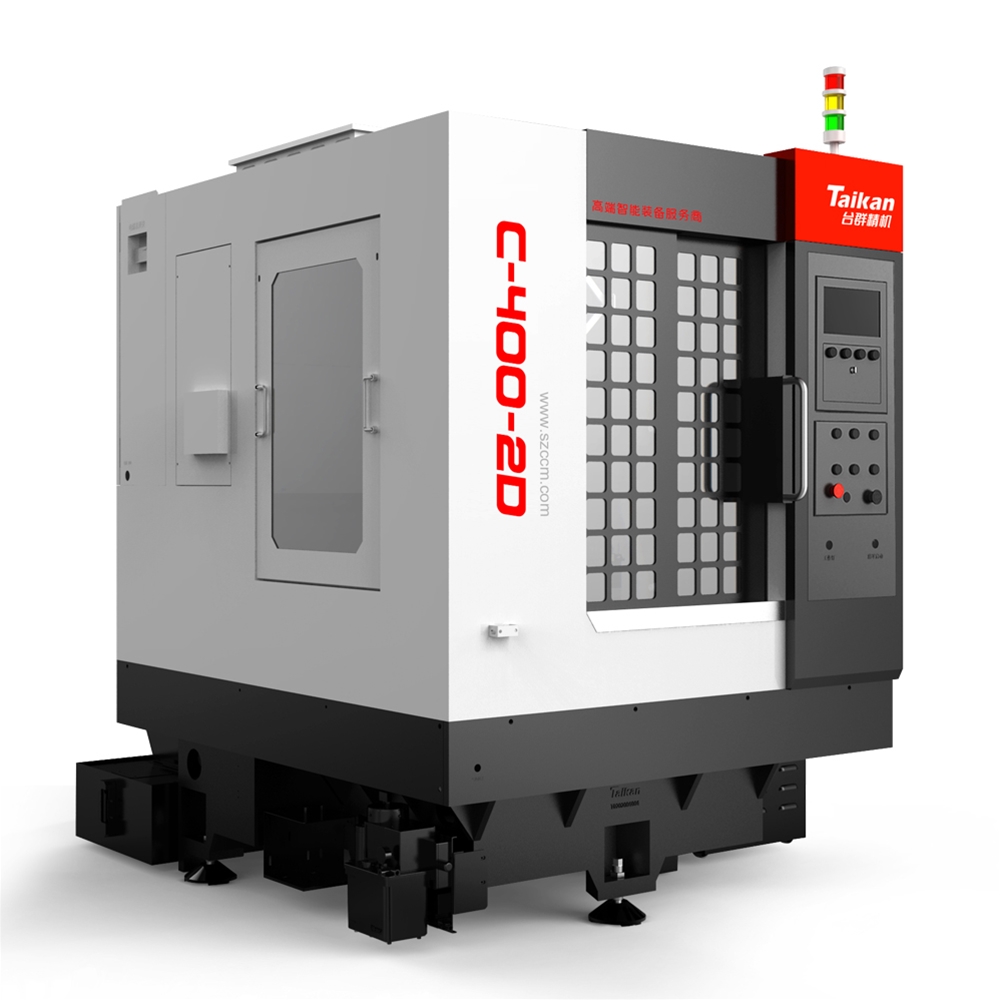

华领智能 C-400-2D 双通道高速精雕加工中心
  • 华领智能 C-400-2D 双通道高速精雕加工中心

华领智能 C-400-2D 双通道高速精雕加工中心

所属类别:多通道高速加工中心

产品规格:

详细内容


产品简介

Product Brief

华领智能 C-400-2D 双通道高速精雕加工中心属于定梁式龙门精雕机,一套数控系统控制两台机床参与加工,是一种高效高精低能耗的数控机床。


产品特性

Product characteristics


1、机床主体材质及结构---高刚性,稳定性好:

机床底座/横梁/托板/主轴箱均采用高强度铸铁材质,经过二次时效处理去除材料应力,保证机身不易变形;光机铸件重量达到2800KG左右,采用三立柱设计,保证大跨距下的支撑刚性,
  机床主体结构经过计算机有限元分析,合理布局筋骨结构,在机床刚性和精度的稳定性上更好;

2、双X双Y双Z轴设计,两个独立加工单元:

不同通道可独立操作,一个控制系统控制两台机,采用双Z轴(主轴)结构设计,极大地提高了加工效率,较单头机单位时间产能翻1.7-2倍。

3、可选配六自由度机械手:可实现机械手自动上下料、不同工序机械手换料,多工序不停机加工

4、可选配测头:在线检测功能,提高产品质量。

5、可选配4/4.5轴:配合多轴加工,提高产品直通率。

应用领域

application area

铝塑中框、铝合金零件的钻孔及精修加工;紫铜电极、小型铜模零件精密加工。

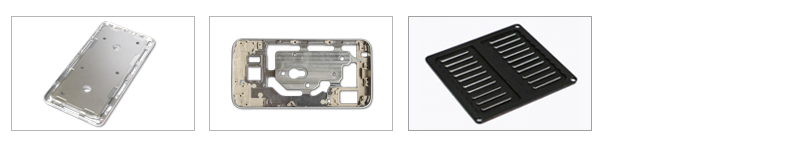

加工工件

Machining workpiece

产品参数

Product parameters


名  称 项   参  数
工作台  工作台尺寸(mm)  400 * 400 ( 双工作台 )
 工作台至主轴鼻端的距离(mm)  210 - 410
 最大承载重量(Kg)  200
 T型槽工作台  5-12*80
行程  X向行程(mm)  400
 Y向行程(mm)  400
 Z向行程(mm)  200
主轴  主轴功率(Kw)  4.0
 主轴最高转速(rpm)  40000
 主轴直径(mm)  φ80
 主轴换刀方式  气动换刀
 刀柄规格  ISO 20 / ISO 25
 轴端静态跳动(主轴端面距测试棒5mm处)   (μm)  ≤2
进给速度  最大空跑进给速度(m/min)  15
 最大切削进给速度(m/min)  10
机床精度  定位精度:X/Y/Z(mm)  0.004 / 0.004 / 0.004 (300mm)
 重复定位精度 :X/Y/Z(mm)  0.003 / 0.003 / 0.003
 循圆精度(mm)  ≤0.015/φ300
刀库  刀库容量(T)  18T*2
 刀库形式  直排式伺服刀库
主轴冷却  主轴冷却机制冷量(W)  ≥1000
润滑装置  润滑方式  自动稀脂润滑
动力源  空气机压力(Mpa)  ≥0.6
 外部真空源接口  φ19内径2m
 电力需求(Kw)  15
其它参数  外型尺寸(前后*左右*上下mm)  1600*2740*2180
 重量(约重:Kg)   3700
 是否配置网络传输、监控功能  有
 是否配置对刀仪  有

注:机床外形因配置有所变化,不做另行通知。
