产品特性
Product characteristics

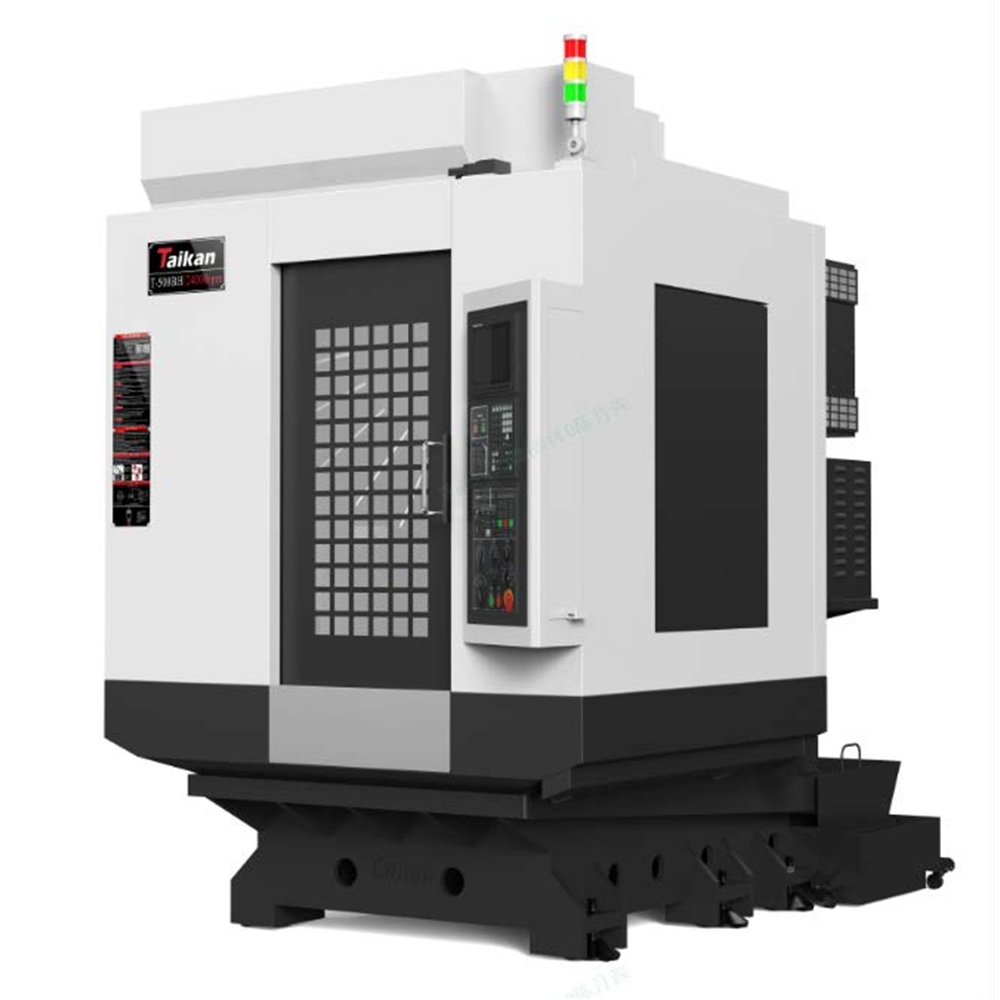

台群精机T-500BH钻铣加工中心，X、Y、Z 三轴丝杆全部采用精密滚珠丝杆，三轴导轨采用精密直线导轨；三轴采用绝对值式伺服电机，通过进口高性能数控系统分析并补偿坐标的位置实现机床高精度；主轴采用精密级主轴，通过直联式传动结构，主轴电机最高转速达24000rpm；铸铁均采用米汉纳铸造工艺，并进行热处理，消除内应力。机床具有高精度、高速度及高刚性，集钻孔、攻牙、铣削等加工为一体，广泛用于 3C 行业、汽车零部件、小型模具加工、医疗器械等行业中的小型板零件、盘形零件、壳体类加工。
1、底座结构通过数字解析和特殊设计,超大跨距六点支撑，提高了机器的刚性及抗振性，确保加工过程的良好稳定性；2、主轴马达与主轴采用直接式驱动，减少高速攻牙的误差，高输出力的特性在高速高效加工中能够大幅发挥；
3、高转速的主轴响应速度快，采用陶瓷滚珠轴承，大大延长主轴使用寿命；
4、Z 轴优化提高了刚度且大幅提升了 Z 轴的加速度，减少了空行程运行时间；
5、机床大倾斜排屑角度，机床冲屑迅速，并且加快切削液的回流速度；
6、高速伺服换刀，PLC 换刀最佳优化，缩短换刀时间，快速稳定，减少非加工时间；
7、具备高速刚性攻丝；
8、通过加载高速 PLC 引擎，提高响应速度，缩短周期，加工细节参数优化，提高进给的平滑度，改善加工效果；
应用领域
application area
广泛用于 3C 行业、汽车零部件、小型模具加工、医疗器械等行业中的小型板零件、盘形零件、壳体类加工。
加工工件
Machining workpiece
产品参数
Product parameters
|
项目 |
单位 |
T-500BH |
|
工作台尺寸 |
mm |
620*400 |
|
X/Y/Z三轴行程 |
mm |
500/400/460（21T） |
|
主轴鼻端至工作台距离 |
mm |
180~640（21T） |
|
工作台T型槽（槽数-槽宽*间宽） |
mm |
3-14*120 |
|
主轴转速（选配） |
r/min |
20-24000 |
|
主轴锥度 |
/ |
BT30 |
|
X/Y/Z三轴快速移动度 |
m/min |
48/48/48 |
|
刀库容量（选配） |
把 |
21（26） |
|
刀具重量 |
kg |
3 |
|
刀具长度 |
mm |
300 |
