台群精机通用机床,全面拥抱新能源汽车制造——《电控壳体加工篇》

作者:台群精机 來源:台群精机 時間:2021/7/29 10:30:26 次数:

上一篇,我们在《台群精机通用机床,全面拥抱新能源汽车制造——电机加工篇》中,简单介绍了台群精机针对新能源汽车电机的壳体及上下端盖、变速器上下端盖的加工,所推荐的设备及加工方案,还没来得及看的朋友们,可以点击标题链接,进入查看。
“电控”相当于一台新能源汽车的“大脑”,新能源汽车的各项性能指标,都需要电控来统一协调完成。电控由各种集成电路元件构成,这些元件一般比较“脆弱”且造价不菲,需要有非常坚固的外壳把其保护起来。因此,电控壳体不仅需要很强的散热性能,以保障内部元件的高效散热。同时,其也要具备很高的防尘防水标准。
电控外壳一般由电控箱壳体和电控箱上盖两个部分组成,而这两部分,正是需要我们机加工设备来完成加工的部分。今天我们就来为大家介绍一下,台群精机为新能源汽车三电之一的“电控”外壳的加工,所推荐的一些加工设备和加工方案之——《电控壳体加工篇》。

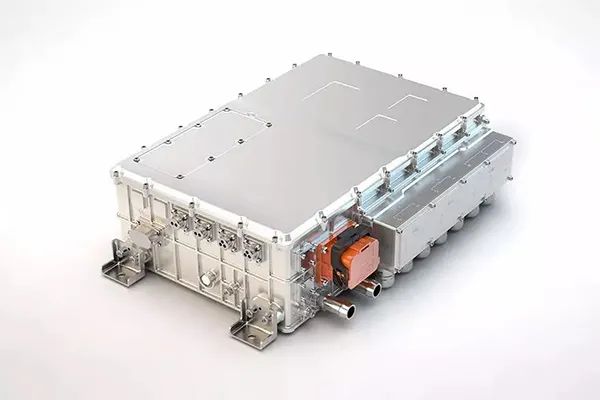

新能源汽车电控外壳体


电控壳体加工


新能源汽车的电控外壳体,一般为压铸铝合金材质,属于薄壁类零件。电控外壳加工,需要的工序较为复杂,它不仅需要正面加工,往往还需侧面及孔系加工。其在加工时,需要特别注意定位支撑,以防止箱体变形。另外,电控外壳体的防尘防水等级,也需达到IP67或以上等级。因此,壳体加工时,需要时刻考虑到后续与端盖装配后的密封性。另外,其整个结构件任一表面都要无裂纹、划痕、沙眼、气孔等,方为合格,对设备的钻孔攻牙效率提出更高要求。

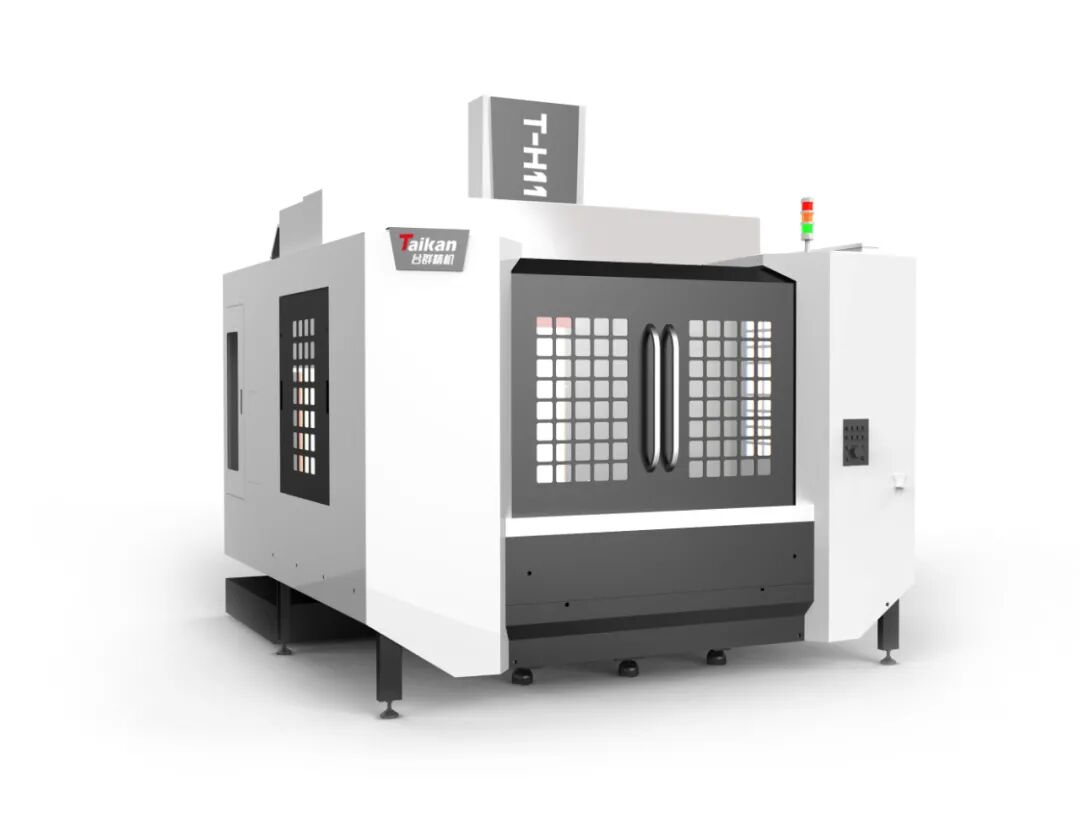

卧式加工中心



T-H11是台群精机推出的一款中小型卧加,它高刚性、高性能、高效率。其加工范围X\Y\Z三轴分别1100\650\600mm,可以胜任客户大工件的多面加工需求。因此,针对电控外壳体的加工特点,台群推荐T-H11卧加来对电控壳体的6个面进行加工,完成电控壳体高标准的加工需求。

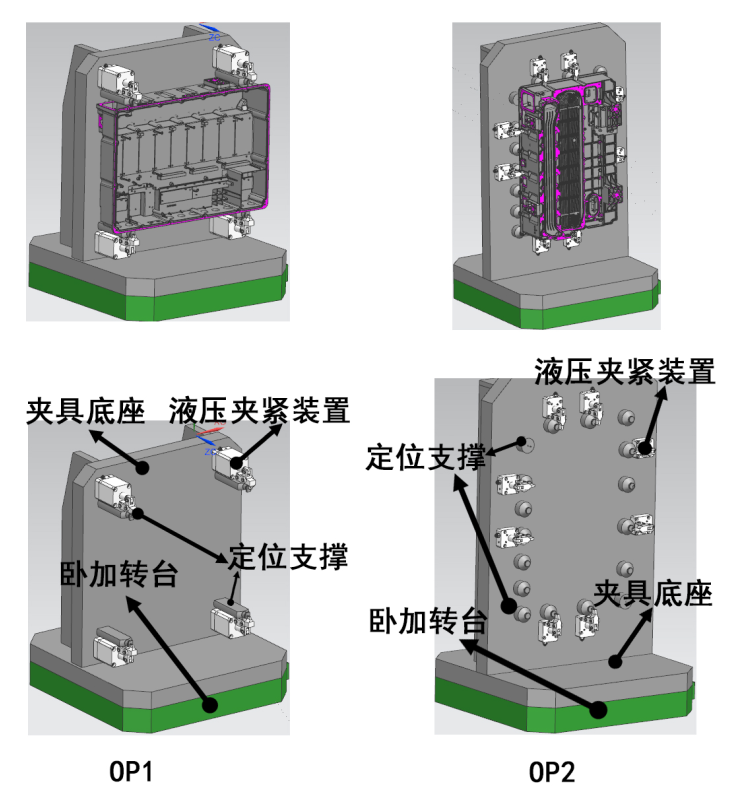

电控壳体加工夹具

电控壳体加工夹具示意图


电控上盖加工



电控壳体的上盖同样为薄壁类零件,它的防尘防水等级同样需要达到IP67级或以上,且其与电控壳体装配的结合面,需要非常高的平整度和光洁度。因此,其在加工过程中,需要特别注意定位的支撑来防止变形,以满足后续与上盖装配时的密封性要求。整个工件的表面要求无裂纹、划痕、沙眼、气孔等,方为达到标准。同时,其对加工设备的加工效率要求也较高。

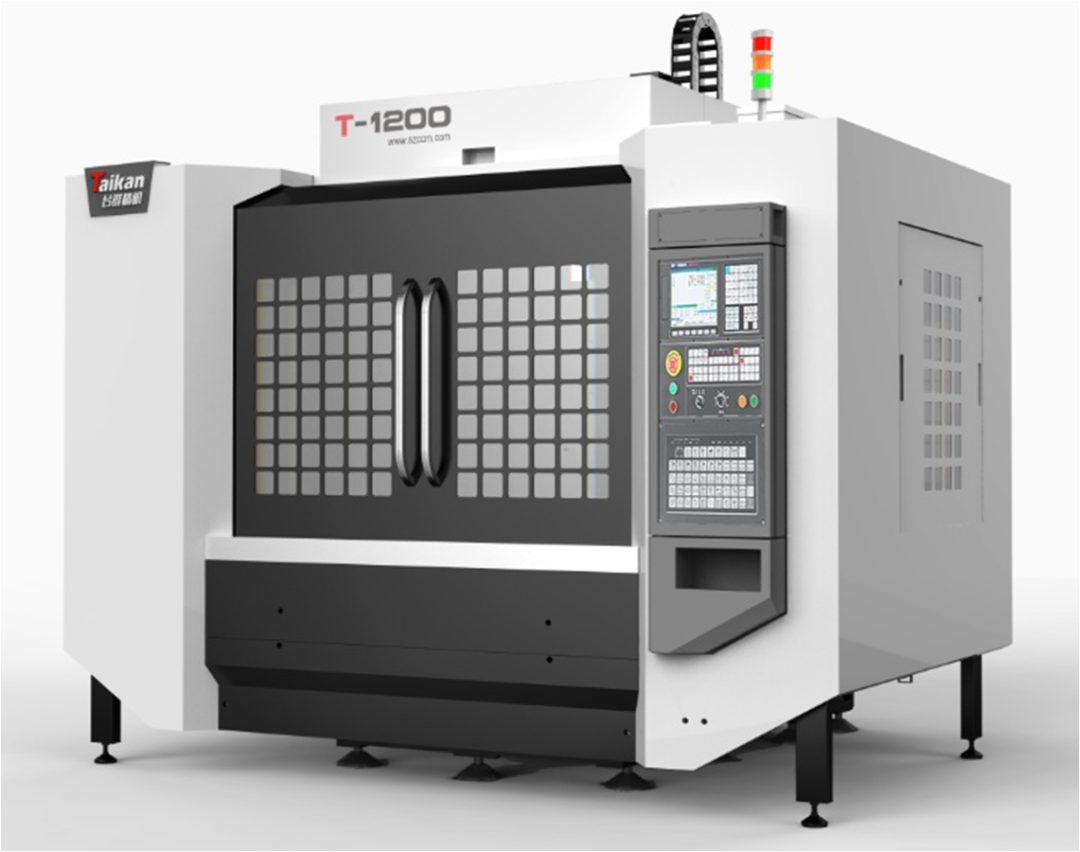

钻攻机



台群T-1200钻攻机,X\Y\Z三轴行程分别1200\650\410mm,大行程足以满足电控机盖大尺寸的加工需求。同时,其定位精度(X/Y/Z轴)高达0.01mm,重复定位精度(X/Y/Z轴)高达0.006mm。无论在加工范围上,还是在加工精度上,台群T-1200钻攻机皆可满足新能源汽车电控壳盖的加工需求。



因此,针对新能源汽车电控壳盖的产品加工特点,台群推荐T-1200钻攻机+台群四轴配套来完成该需求。

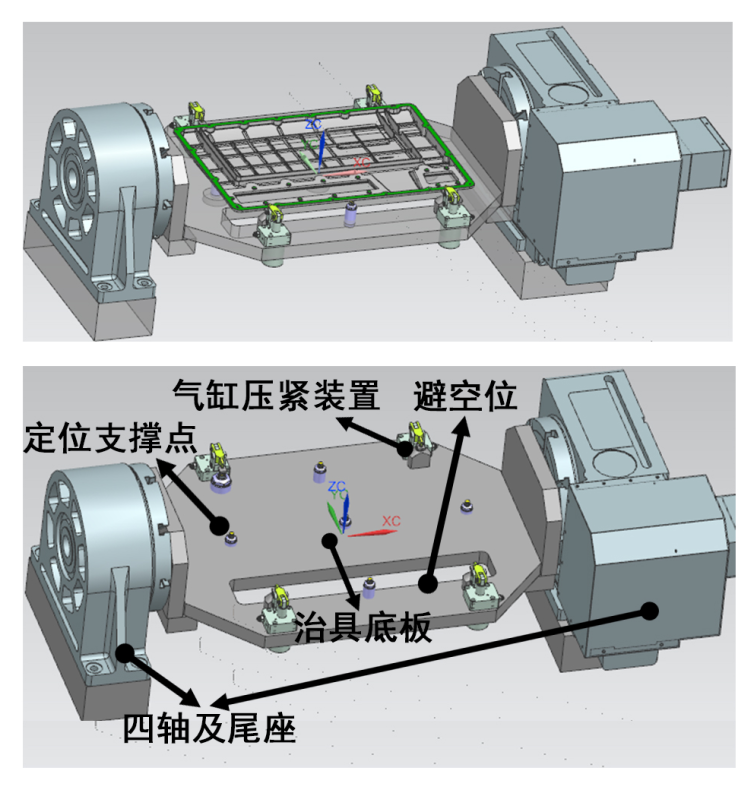

电控端盖加工夹具

电控端盖加工夹具示意图



以上,是台群精机针对新能源汽车的电控壳体加工,所推荐的加工设备和加工方案。相信看过的客户们应该知道在面对这类产品的加工时,该如何设备选型了。当然,台群所推荐的这些加工设备,都是通用机型,它不仅仅适用这一个工件的加工,更是通用多类工件的加工。有志于为火热发展的国内新能源汽车做配套的客户们,请按需选择自己所需的加工设备吧。

最后,新能源汽车的电池保护系统,更是一个非常复杂的系统工程。电池保护系统,不仅要考虑到坚固耐造性,更要考虑到防尘、防潮、防水性,同时还要兼顾热性能,那新能源汽车的电池保护系统,该用什么设备来加工呢。我们将在下一篇《电池保护系统加工篇》中为大家揭晓,请大家耐心等待。
